CIRCUTOR功率分析仪CVM-A1500系列

请注意:照片可能并不是实际产品,具体请参阅标题和产品规格及所有细节描述。
产品品牌:
型号:CVM-A1500-ITF-485-ICT2
CIRCUTOR功率分析仪CVM-A1500-ITF-485-ICT2
预估货期:
关  键  词:CIRCUTORM54410 M-CVMK2-ITF-405M56311
相似产品:
是否有问题?联系我们工作人员
  邮件联系

M54410 M-CVMK2-ITF-405已停产,替代型号M56311 CVM-A1500-ITF-485-ICT2



CIRCUTOR功率分析仪CVM-A1500系列技术参数

Technical features


Connections


Digital inputs

Selection of tariffs, states or external alarms

Type

Optoisolated potential-free contact

Quantity

2

Activation current

5 mA (15 V maximum voltage of open contact)

Insulation

4 kV

Digital outputs

Generation of impulses or alarms

Type

NPN transistor

Quantity

2

Maximum operation voltage

48 Vdc

Maximum switching current

130 mA

Maximum frequency

1 kHz

Pulse duration (Ton / Toff)

0.3 / 0.7 ms (1 ms of a complete impulse)

Alarms


Type

Relay

Quantity

2

Maximum operating power

1500 W

Maximum voltage, open contacts

250 Vac

Maximum switching current

6A

Electrical working life (400 V / 6 A)

3 x 104 cycles

Mechanical working life

1 x 107 cycles

Built-in communications


Protocols

Modbus RTU / BACnet

Speed

9600...115200

bits, parity, stop

8, n, 1 (configurable)

Environmental conditions


Working temperature

-10...+50ºC

Relative humidity

5...95%

Altitude

2000 m

Build features


Format

Assembly on 144x144 mm panel

Depth

1 module

Front panel IP protection

IP 40 (IP 65 with sealing gasket)

Rear panel IP protection

IP 30

Safety


Designed for CAT III 300/520 Va.c. installations, in accordance with EN 61010
Double-insulated electric shock protection, class II

Standards


IEC 62053-22, ANSI (class 0.2S), IEC 62053-24 (Class 1) / ANSI C12.1 (Class 2), class A acc. to IEC 61000-4-30, IEC 61010, IEC 61000, UNE-EN 55022 Measurement acc. to MID, UL certification IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-11, IEC 61000-4-4, IEC 61000-4-5

爱泽工业(ize-industries)并不是本网站所列所有产品的授权代理商或经销商。 本网站使用的所有产品名称,商标,品牌等均属于各自品牌厂家所有。 本网站在产品或图片描述中,出现具有这些名称,商标,品牌等信息的产品仅用于识别目的,并非旨在表明任何与持有者的从属及授权关系。

CIRCUTOR功率分析仪CVM-A1500系列介绍及选型

CVM-A1500 is a panel mounted power quality analyzer with EMS (Energy Management Software) integrated. Its internal Web Server (html5) allows any user to have full installation control by using any web browser.



Designed to be installed in the most relevant or critical part of electric installations since it registers and monitors a wide range of variables (almost one year of data with RMS, maximum and minimum values). The device also registers power quality events such as swells, dips, interruptions (every half cycle) and transients (according to IEC 61000-4-30 Class A). Any event will be immediately captured with the voltage and current waveform.



This model adds the measurement of power quality variables (defined in the standard EN 50160) such as flicker, unbalance (Kd) and asymmetry (Ka) coefficients or voltage and current harmonics decomposition up to 63th. In addition it is possible to monitor in real time the instantaneous waveforms of voltage and current through its oscilloscope function.



As an added value, CVM-A1500 displays the number of events and transients on each affected phase with the level reached, duration and its associated waveform. In addition, those events are directly displayed in CBEMA, ITIC y SEMI-F47 graphs.



The smart design of the CVM-A1500 allows users to customize their own screens in order to access to the information faster and easy. Remark that the device allows the connection though PowerStudio software to save and store, in a redundant way, all the information in a server or PC avoiding memory limits.



CVM-A1500 是一款集成了 EMS(能源管理软件)的面板安装式电能质量分析仪。其内部 Web 服务器 (html5) 允许任何用户使用任何 Web 浏览器进行完全安装控制。



设计用于安装在电气装置中最相关或最关键的部分,因为它可以注册和监控范围广泛的变量(几乎一年的数据,带有 RMS、最大值和最小值)。该设备还记录电能质量事件,例如骤升、骤降、中断(每半个周期)和瞬变(根据 IEC 61000-4-30 A 类)。任何事件都将立即被电压和电流波形捕获。



该模型增加了电能质量变量(在标准 EN 50160 中定义)的测量,例如闪烁、不平衡 (Kd) 和不对称 (Ka) 系数或高达 63 次的电压和电流谐波分解。此外,还可以通过其示波器功能实时监控电压和电流的瞬时波形。



作为附加值,CVM-A1500 显示每个受影响相位上的事件和瞬变数量,以及达到的电平、持续时间及其相关波形。此外,这些事件直接显示在 CBEMA、ITIC 和 SEMI-F47 图表中。



CVM-A1500 的智能设计允许用户自定义自己的屏幕,以便更快、更轻松地访问信息。请注意,该设备允许通过 PowerStudio 软件连接,以冗余方式保存和存储服务器或 PC 中的所有信息,避免内存限制。

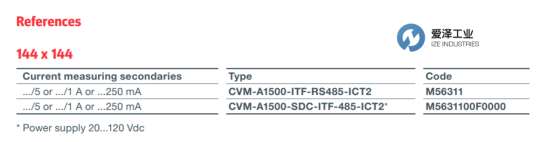

CIRCUTOR功率分析仪CVM-A1500系列其他常用型号:

CIRCUTOR CVM-A1500-ITF-RS485-ICT2 M56311

CIRCUTOR CVM-A1500-SDC-ITF-485-ICT2 M5631100F0000
