SUBCONN水密连接器LPIL5M技术参数
SUBCONN水密连接器介绍

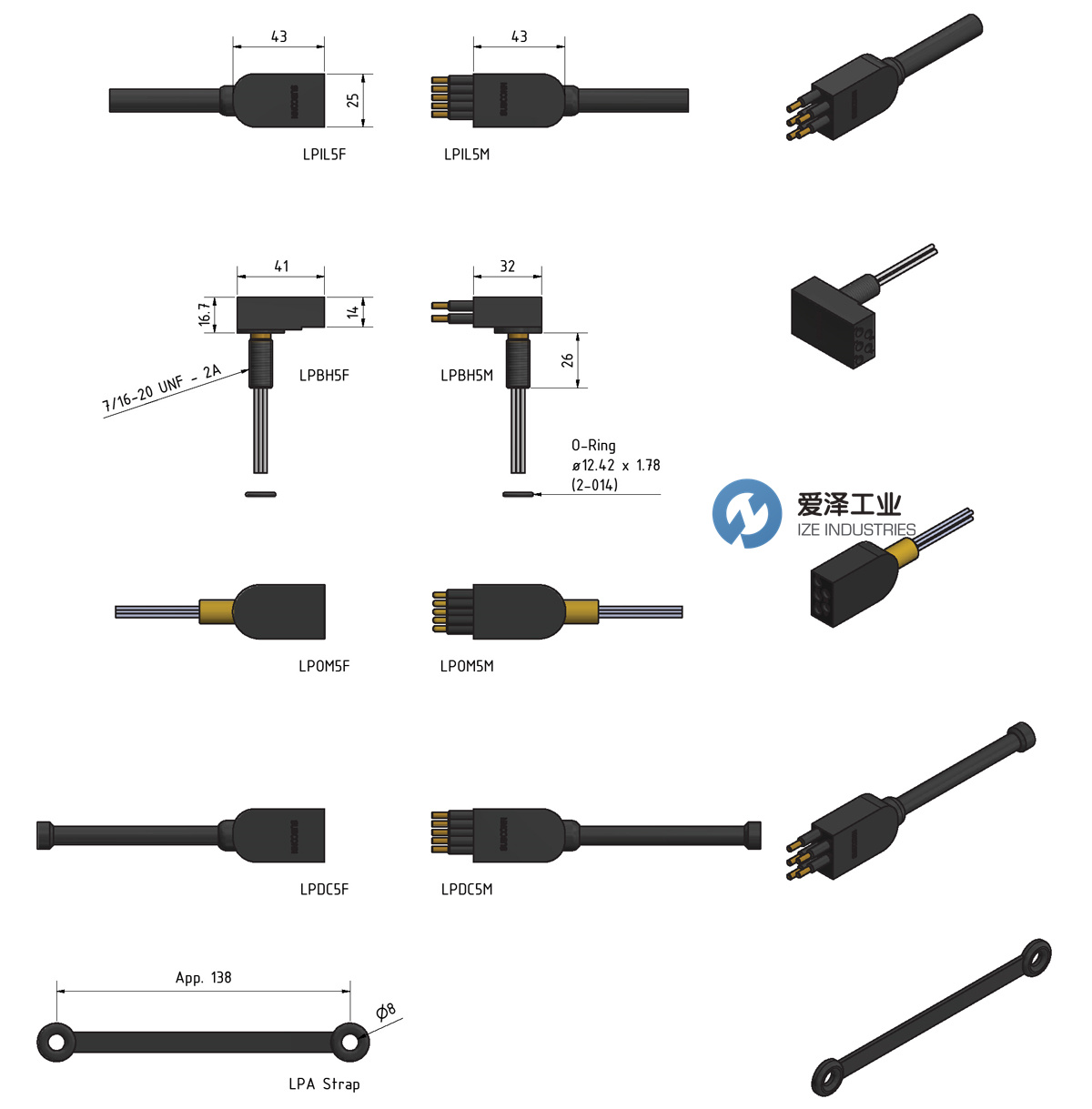

Drawing information
Dimensions in mm (1 mm = 0.03937 inch)
Threads in inches (1 inch = 25.4 mm)
Connector specifications
Voltage rating: 600 V DC/AC rms
Current rating: 10 A per contact (max 40 A per connector)
Insulation resistance: > 200 Mohm
Contact resistance: < 0.01 ohm
Wet matings: > 500 (open face rated)
Temperature rating (water): - 4 to 60˚C, 25 to 140˚F
Temperature rating (air): - 40 to 60˚C, - 40 to 140˚F
Storage temperature rating: - 40 to 60˚C, - 40 to 140˚F
Qualified pressure tested: 800 bar, 11,600 psi
Depth rating PEEK: 300 bar, 4,350 psi
Material specifications
Connector body: Chloroprene rubber
Bulkhead body: Brass, stainless steel, titanium, anodised aluminium or PEEK
Contacts: Gold plated brass UNS - C36000
O-rings: Nitrile
Locking strap: Chloroprene rubber
Inline cable (2 ft, 60 cm): 18 AWG, 0.82 mm2 chloroprene rubber
Bulkhead leads (1 ft, 30 cm): 18 AWG, 0.82 mm2 coloured PTFE
OM leads (3", 7 cm): 18 AWG, 0.82 mm2 coloured PTFE
图纸信息
尺寸单位为毫米（1 毫米 = 0.03937 英寸）
螺纹以英寸为单位（1 英寸 = 25.4 毫米）
连接器规格
额定电压：600 V DC/AC rms
额定电流：每个触点 10 A（每个连接器最大 40 A）
绝缘电阻：>200Mohm
接触电阻：<0.01欧姆
湿交配：> 500（开放面额定）
温度等级（水）： - 4 至 60°C，25 至 140°F
温度等级（空气）： - 40 至 60°C， - 40 至 140°F
存储温度等级： - 40 至 60°C， - 40 至 140°F
合格压力测试：800 bar, 11,600 psi
PEEK 额定深度：300 bar, 4,350 psi
材质规格
连接器本体：氯丁橡胶
隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK
触点：镀金黄铜 UNS - C36000
O 形圈：丁腈橡胶
锁紧带：氯丁橡胶
内联电缆（2 英尺，60 厘米）：18 AWG，0.82 mm2 氯丁橡胶
穿板引线（1 英尺，30 厘米）：18 AWG，0.82 mm2 彩色 PTFE
OM 引线（3"，7 cm）：18 AWG，0.82 mm2 彩色 PTFE
