JEFFERSON放大器4734H技术参数
ITEM | UNIT | Forward Path | Return Path | ||
RP | RA19 | ||||
Frequency range | MHz | 87～750/87～860 | 5-65 | 5-65 | |
Nominal gain | dB | 26 | 30 | -4 | 19 |
Flatness within band | dB | ±0.5 | ±0.75 | ||
Return loss | dB | ≥ 16 | ≥ 16 | ||
Nominal input level | dBμV | 72 | 77 | ||
Nominal output level | dBμV | 98 | 102 | - | - |
Max. output level | dBμV | - | - | ≥110 | |
C/N | dB | ≥71 | ≥63 | - | |
C/CTB | dB | ≥62 | ≥62 | - | |
C/CSO | dB | - | ≥52 | ||
Gain control | dB | 0-20 dB(adj.) | Fixed:2～20dB,2dB/step | ||
Slope control | dB | Fixed:2～20dB,2dB/step | Fixed:2～14dB,2dB/step | ||
Input testports level | dB | -20±1 | |||
Output testports level | dB | -20±1 | |||
nput/output impedance | Ω | 75 | |||
Hum ratio of signal | dB | ≥66 | |||
Noise figure | dB | ≤8 | |||
Operating Temperature | ℃ | －30～60℃ | |||
Impulse voltage resistance | kV | 5（10/700μs） | |||
Power supply（AC 50Hz） | V | 220 OR 60 | |||
Dimensions | mm | 202×195×703 | |||
Weight | Kg | 2.3 | |||
*Return/Forward splitting Frequency:30/47, 40/52, 40/65, 65/87 Optional. | |||||
JEFFERSON放大器4734H产品介绍
特征：
体积小巧，功能齐全
带桥输出。
单模推挽放大自动SMT技术开关电源或环形变压器
全合金压铸外壳，防风雨良好的散热功能。所有端口 5/8-24 unef 带 ks-f 连接器
衰减器连续可调，均衡器插件可选
220VAC单路电源或60V中央电源
Features:
Compact size,full function
with a bridge output.
single modual push pull amplitying auto SMT technology swtch power or toroidal transformer
all alloy die cast housing,wealther proof good heat-spread function. All port 5/8-24 unef with ks-f connector
attenuator continually adjustable,equalizer inserter optional
220VAC singlel power supply or 60V central power supply

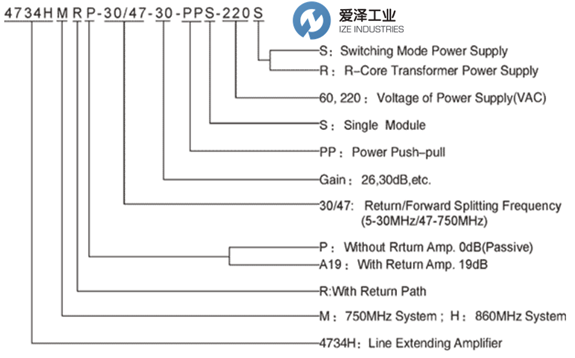

JEFFERSON放大器4734H系列选型
JEFFERSON放大器其他常用型号：
JEFFERSON 4734D
JEFFERSON 4734E
JEFFERSON 4734H
JEFFERSON 4735H
JEFFERSON 4734GK
JEFFERSON 4734CL
JEFFERSON 4734NL
JEFFERSON 4734SE
JEFFERSON amplifier NEW + ORIGINAL+ ONE YEAR WARRANTY
爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。
如果有任何关于JEFFERSON放大器4734H的疑问，请随时与我们沟通（021-31006702）。我们将尽全力解决您的问题。
If you have any question for JEFFERSON products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.
