AXEL LARSSON执行器AL77系列技术参数
specification | |
Type: | AL 77 210-DA – AL 77 280-DA double acting |
Markning: | The actuator is marked AL 77. |
Connection: | Valve: ISO 5211/DIN 3337 |
Operation: | 0°-90° (±3° adjustment in closed position) |
Pressure: | Max 10 bar (size 265 max. 8 bar) |
Ambient temp: | -20° - +80°C |
Operating media: | Instrument air, inert gases. |
Material | |
Cylinder | Extruded anodized aluminium |
End plate | Aluminium |
Pistons | Aluminium |
Drive shaft | Stainless steel (210-260) |
Piston sealing | Nitrile |
Corrosion protection | Anodized |
AXEL LARSSON执行器AL77系列介绍
AL77是一种用于90°阀门操作的气动执行器。AL77可作为双作用(DA)或单作用(SR)。AL77设计了一个内部杠杆（Scotch Yoke原理），在操作开始和结束时提供更高的扭矩。
AL 77 is a pneumatic actuator for 90° operation of valves. AL 77 is available as double acting (DA) or single acting (SR). AL 77 is designed with an internal lever (the Scotch Yoke principle) which gives a higher torque at the start and end of the operation.

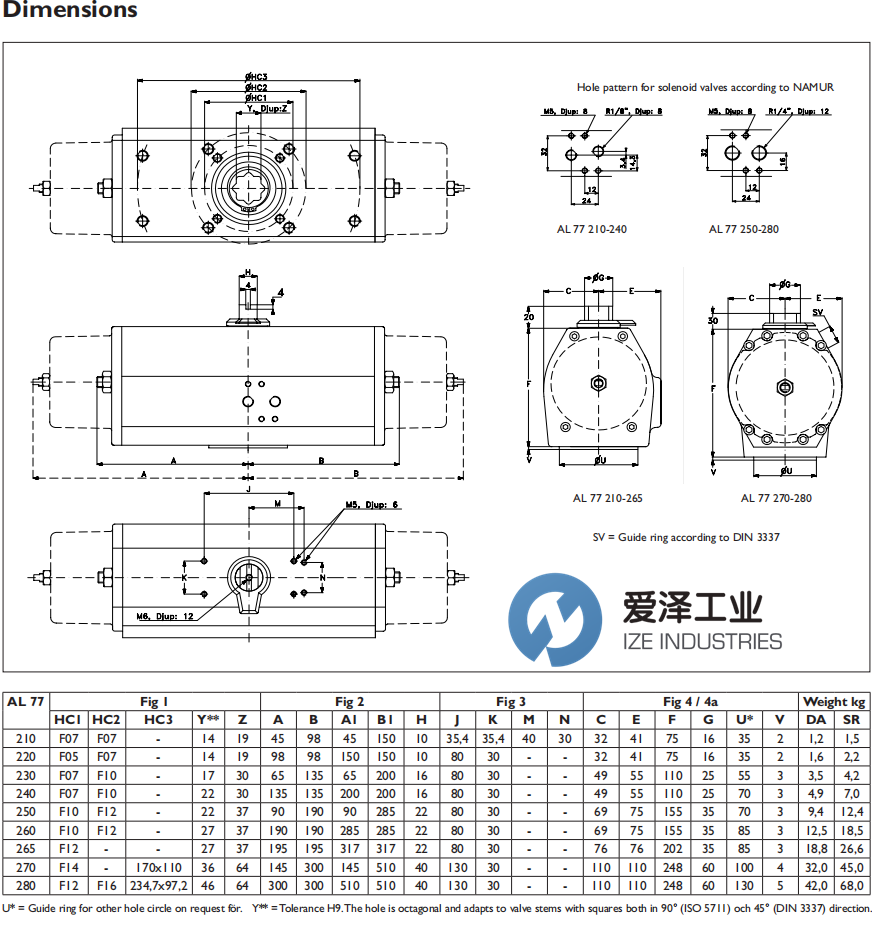

AXEL LARSSON执行器AL77系列尺寸图
AXEL LARSSON执行器AL77系列其他常用型号：
AXEL LARSSON AL77 240-SRFQ F07-10/22 2605956
AXEL LARSSON AL77 240-SR F07-10/22 2605954
AXEL LARSSON AL77 210-SRHT F05-07/14 2605930
AXEL LARSSON AL77 265-SR F12/27 2605972
AXEL LARSSON AL77 240-SRQ F07-10/22 2605955
AXEL LARSSON AL77 240-SRLT F07-10/22 2605959
AXEL LARSSON AL77 210-DA F05-07/14 2605178
AXEL LARSSON AL77 220-SRQ F05-07/14 2605895
AXEL LARSSON AL77 220-SRLT F05-07/14 2605942
AXEL LARSSON AL77 250-SRQ F10-F12/22 spec. 2605890
AXEL LARSSON AL77 220-SRF F05-07/14 2605945
AXEL LARSSON AL77 280-SRLT F12 F16/46 2605994
AXEL LARSSON AL77 260-SR F10-12/27 2605987
AXEL LARSSON AL77 230-SRQ F07-10/17 2605893
AXEL LARSSON AL77 260-SR-F10-12/27 2605970
AXEL LARSSON AL77 250-SRQ F10-F12/22 2605890
AXEL LARSSON ACTUATOR NEW + ORIGINAL+ ONE YEAR WARRANTY
爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。
如果有任何关于AXEL LARSSON执行器AL77 250-SRQ F10-F12/22 2605890的疑问，请随时与我们沟通（021-31006702）。我们将尽全力解决您的问题。
If you have any question for AXEL LARSSON products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.
AXEL LARSSON执行器AL77系列AL77 250-SRQ F10-F12/22 2605890技术参数
