ECONEX电动执行器AR2..., AR2...E系列技术参数
Body and cover | Die-casted aluminium |
Nominal torque | 4÷20 Nm |
Maintaining torque | 4÷20 Nm |
Rotation time | 7.5, 15, 30,60s, for90° |
Rotation angle | Standard 90° |
On request | From 20 ÷ 180° |
Output shaft | 9,5 mm |
Ambient temperature | -10÷ +60°C |
Enclosure | IP54 acc IEC 529,IP65 on request |
Supply voltage | 230V ac, 115V ac, 24V ac 50-60 Hz |
On request | 24V dc |
Power consumption | 4 - 7 VA |
Input signal | 4÷20 mA or 0÷10V dc |
Output signal | 4÷20 mA or 0÷10V dc |
Duty cycle | Continuos 100% ED |
End/ Aux. switches rating | 0,5 A / 48V dc and ac |
Cable gland | 2 x Pg 13,5 |
Weight | ~ 2,5 Kg |
ECONEX电动执行器AR2..., AR2...E系列介绍
AR2 齿轮电机专为安装在工业燃烧设备中而设计，特别适用于控制调节阀、球阀、蝶阀和其他空调和供暖系统中用于调节流体的装置。
AR2 电动马达是双向的，具有高静态和保持扭矩，用于 2 或 3 位置操作。 AR2 电子版本由电流或电压模拟输入信号控制，并根据要求提供电流或电压输出信号。
AR2 系列执行器具有证书和 EMC 电磁兼容性。
• 可在任何位置进行多功能安装，可轻松安装到现有设备上
• 与大多数可用齿轮电机的互换性
• 坚固紧凑、平衡的设计，适用于工业应用
• 外部位置指示器
• 无 2 个终端开关 + 无 2 个带自由电触点的可调辅助微动开关
• 手动/自动控制站和切相继电器
• 可应要求提供范围广泛的附件：
- 1 或 2 个电位器 - 范围：150 ohm 至 2.5 kohm
- 多极连接器，便于插入式电线
- 辅助加长驱动轴 Ø 8 mm 或 9,5 mm（最大 3 Nm）
- 可应要求旋转 160°、180° 或顺时针
AR2 gear motors are specially designed to be installed in industrial combustion plants and are particularly suitable to control modulating valves, ball valves, butterfly dampers and other devices for the regulation of fluids in air conditioning and heating systems.
AR2 electric motor is bidirectional with high static and maintaining torque, for 2 or 3 position operation. AR2 electronic version is controlled by analogical input signal in current or voltage and on request with output signal in current or voltage.
Actuators of the series AR2 have the certificate and EMC Electromagnetic Compatibility.
• Versatile installation in any position allows easy fitting to existing equipments
• Interchangeability with the most available gear motors
• Sturdy compact, balanced design, suitable for industrial applications
• External position indicator
• no 2 end switches + no 2 adjustable auxiliary microswitches with free electric contacts
• Manual/automatic control station and relay for phase cut
• Wide range of accessories on request:
- 1 or 2 potentiometer - range: 150 ohm to 2.5 kohm
- Multipolar connectors for easy plug-in electric wiring
- Auxiliary extended drive shaft Ø 8 mm or 9,5 mm (max. 3 Nm)
- 160°, 180° or clockwise rotation on request

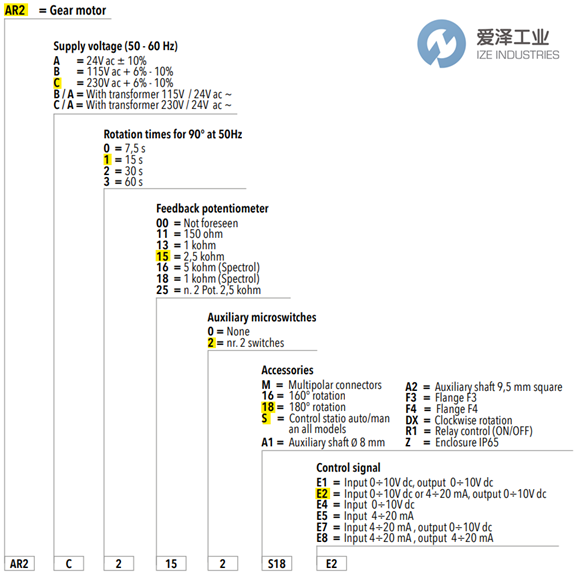

ECONEX电动执行器AR2..., AR2...E系列选型
ECONEX电动执行器AR2..., AR2...E系列其他常用型号：
ECONEX AR2C3130-S18
ECONEX AR2C1152-S18
ECONEX AR2C3150-SM
ECONEX AR2B3150-S
ECONEX AR2A3002-SE5
ECONEX AR2B2002-S
ECONEX AR2B3132-S
ECONEX AR2A2002-SE7F4
ECONEX AR2C3132-SF4
ECONEX AR2A3002-SE5
ECONEX A2A202-SE7XF4
ECONEX AR2A3002-SE7
