LTG切向风扇TWL 150/864/N技术参数
Type | TWL 150/864/N |
Nominal impeller length | 34.0 inch (864 mm) |
Casing | marine grade aluminum |
Impeller | galvanized steel |
Max. Medium Temperatures | -13 F to +250 F (-25 C to +120 C) |
Gas temperatures: | -13 F up to +250 F (-25 C up to +120 C) |
Ambient temperatures: | -13 F up to +105 F ( -25 C up to +40 C) |
LTG切向风扇TW 150系列介绍
TW 150 系列切向风机是一种刚性工业级风机，具有增强的防腐蚀保护和高功率密度。
规格和设计特点
- 带轴端在驱动侧和滑键的切向风扇。
- 船用级铝制刚性螺栓连接的防腐蚀外壳。 镀锌钢板叶轮。
- 叶轮两侧嵌入自调心球轴承。 轴承设计寿命为 25 000 小时。
- 反面轴承是减振的。 两个轴承都是免维护的。
- 推荐的 V 型皮带轮：型材 SPA 0.49 英寸（12.5 毫米），dw = 6.3 英寸1（60 毫米）。
- 皮带轮的最大额定功率传输为 12 马力。
- 进气口和排气口具有密封平面和插塞槽，可准确连接管道和设备。 整个风扇（包括轴承间隙等）根据 VDI 2060 平衡至 Q 6.3 级。
The tangential fan series TW 150 is a rigid industrial grade fan with enhanced corrosion protection and high power density.
Specification and design features
- Tangential fan with shaft end on the drive side and feather key.
- Rigid bolted, corrosion proof casing of marine grade aluminum. Impeller of galvanized sheet steel.
- The impeller is both sides bedded in self-aligning ball bearings. Bearing design life is 25 000 hours.
- The counter-side bearing is vibration dampened. Both bearings are maintenance free.
- Recommended V-belt pulley: profile SPA 0.49 inch (12.5 mm), dw = 6.3 inch1 (60 mm).
- The maximum rated power transmission for the pulley is 12 hp.
- Intake and discharge openings have sealing planes and plug in slots to connect exactly to ducts and appliances. The complete fan (including bearing clearance etc.) is balanced to grade Q 6.3 according to VDI 2060.
LTG切向风扇TW 150系列技术尺寸
LTG切向风扇TW 150系列其他常用型号：
LTG TWR 150/401/N
LTG TWL 150/401/N
LTG TWR 150/601/N
LTG TWL 150/601/N
LTG TWR 150/864/N
LTG TWL 150/864/N
LTG TWR 150/1064/N
LTG TWL 150/ 1064/N
LTG TWR 150/1264/N
LTG TWL 150/1264/N
LTG TWR 150/1464/N
LTG TWL 150/1464/N
LTG Tangential Fans NEW + ORIGINAL+ ONE YEAR WARRANTY
爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。
如果有任何关于LTG切向风扇TWL 150/864/N的疑问，请随时与我们沟通（021-31006702）。我们将尽全力解决您的问题。
If you have any question for LTG products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.

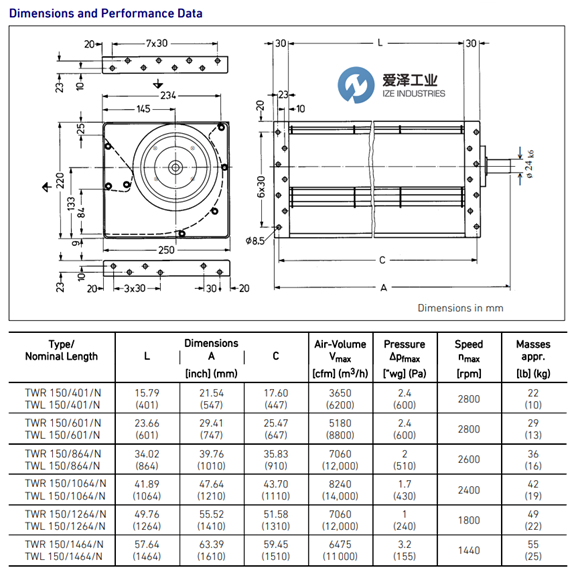

LTG切向风扇TWL 150/864/N技术参数及尺寸
