SKF锁紧垫圈W-09技术规格
| ||

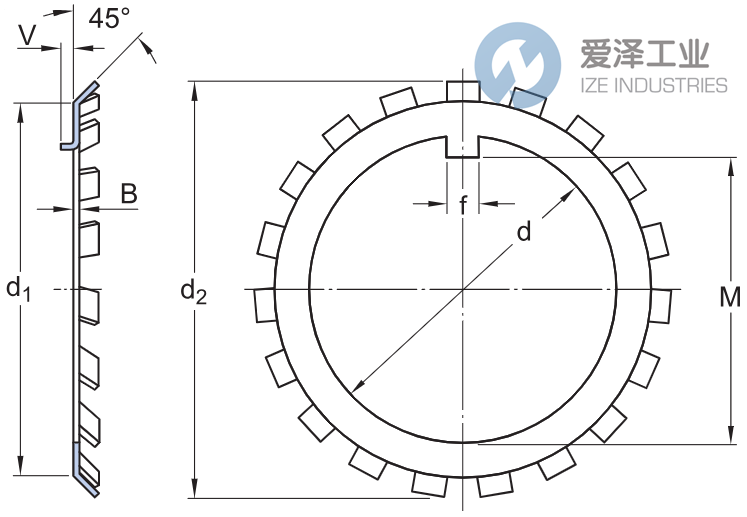

d | Bore diameter | 45.517 mm |
d1 | Side face diameter | 58.699 mm |
d2 | Outside diameter over tabs | 69.444 mm |
B | Thickness material | 1.219 mm |
f | Width inner tab | 7.366 mm |
M | Inside dimension under inner tab | 42.85 mm |
V | Projection of key tang | 3.175 mm |
SKF锁紧垫圈W系列介绍
W 锁紧垫圈是一种锁定装置，用于将 AN 和 N 型锁紧螺母固定在轴或适配器套筒上，并防止意外松动。锁紧垫圈与轴或适配器套筒螺纹中的键槽啮合。当其中一个垫圈凸片弯曲到锁紧螺母外径中的一个槽中时，它们将螺母锁定在适当位置。每次安装相应的锁紧螺母时，都应使用新的锁紧垫圈。
• 简单、稳定、可靠的紧固元件
• 易于安装和拆卸
• 用于普通系列 AN 和 N 型锁紧螺母
W lock washers are locking devices, used to secure AN and N lock nuts onto a shaft or adapter sleeve and prevent unintentional loosening. The lock washers engage a keyway in the shaft or adapter sleeve thread. They lock the nut in position when one of the washer tabs is bent into one of the slots in the outside diameter of the lock nut. A new lock washer should be used each time the corresponding lock nut is installed.
• Simple, stable and reliable fastening element
• Easy to install and remove
• Used for normal series AN and N lock nuts
SKF锁紧垫圈W系列其他常用型号：
SKF W09
SKF W11
SKF W12
SKF W13
SKF W14
SKF W15
SKF W16
SKF W17
SKF W18
SKF W19
SKF W20
SKF W21
SKF W022
SKF W024
SKF W026
SKF W028
