BL AUTOTEC工具盘QC-150C系列技术参数
Speciffications | |
Main Body | |
Load capacity (rated load) | 1,470N（150kg） |
Positional repeatability | ±0.015 mm |
Allowable dynamic moment | Bending direction (Tx, Ty): 1,960N･m（200kgf･m） |
Coupling force (with air pressure of 0.49MPa) | 14,317N（1,460kgf） |
Materials | Frame: Aluminum alloy |
Overall dimension (when coupled) | φ200×H90mm |
Weight (Main body) | Master plate: 5,810g |
Self-separating mechanism | Ball-locking mechanism |
Required air pressure | 0.39〜0.68MPa（4〜7kgf/cm2） |
Allowable temperature and humidity ranges | 0〜50℃、35〜90%（Non-condensing） |
Utilities | Electical signals Max3 AC50V Probe contact: 3A×37 or none |
BL AUTOTEC工具盘QC-150C系列介绍
主板可以锁定到工具板上，两者之间有间隙。
BL 独特的锁定/解锁机制包含机械故障安全功能，如果气压关闭，主板和工具板不会脱开。
The Master plate can lock onto the Tool plate with a gap between them.
BL’s unique lock/unlock mechanism contains a mechanical fail-safe feature which does not allow the Master and Tool plates to uncouple
if the air pressure is shut off.

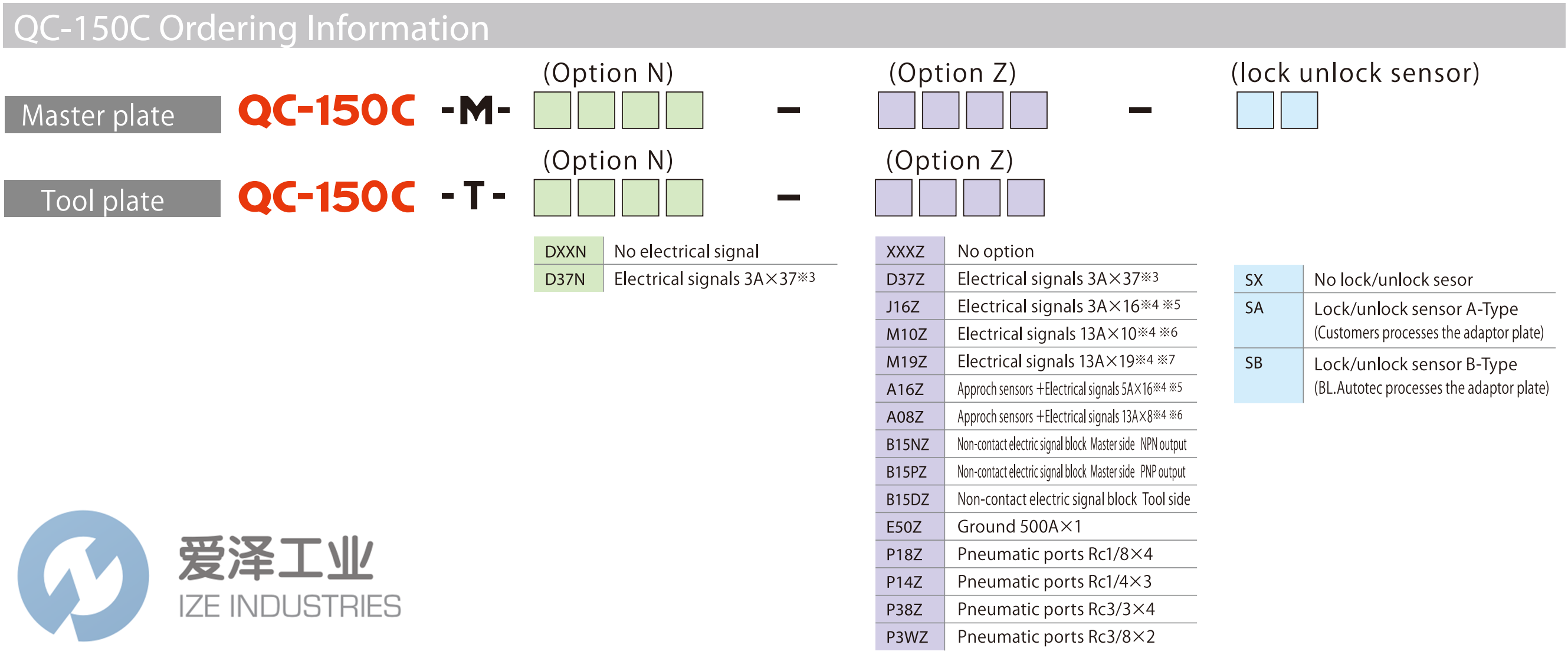

BL AUTOTEC工具盘QC-150C系列选型
BL AUTOTEC工具盘QC-150C系列其他常用型号：
BL AUTOTEC QC-150C-M-DXXN-XXXZ-SX
BL AUTOTEC QC-150C-M-D37N-XXXZ-SX
BL AUTOTEC QC-150C-M-DXXN-J16Z-SX
BL AUTOTEC QC-150C-T-DXXN-J16Z
BL AUTOTEC QC-150C-S332
