CARLEN编码器CC1581系列技术参数
Electrical Characteristics | |
Supply voltage | 5-30VDC |
Number of Pulses | 1..80000ppr |
Output signals | A,B,Z,/A,/B,/Z |
Output signals | Push pull,5-30Vdc |
Max load current | 40mA under 4.5V- -30mA under 24V |
Max output frequency | 300kHz |
Mechanical Characteristics | |
Max continuous speed | 12 000 rpm |
Shaft type | Full shaft 6mm,8mm,10mm |
Housing diameter | 58mm |
Staring torque | <1.5 N cm |
Max shaft load | Axial:20N; Radial:50N |
Shaft inertia | 30 gcm2 |
Weight | 560g |
Protection | IP65 |
Operating temperature | -30℃ +100℃ |
CARLEN编码器CC1581系列介绍
增量编码器
• 光学增量编码器，行业标准尺寸 58mm
• 同步法兰或夹紧法兰安装
• 坚固耐用，具有出色的抗冲击/振动性能
• 高防护等级 IP65、IP67 选项，带密封法兰
• 每圈最大脉冲数 8 000ppr
• 5 至 30 Vdc 通用电子电路
• Max. 300 kHz 的频率
INCREMENTAL ENCODER
• Optical Incremental encoder, Industry Standard Size 58mm
• Synchro Flange or Clamp Flange mounting
• Robustness and excellent resistance to shocks / vibrations
• High protection level IP65, IP67 option with a sealing flange
• Maximum pulses per turn 8 000ppr
• Universal electronic circuits from 5 to 30 Vdc
• 300 kHz Maximum Frequency

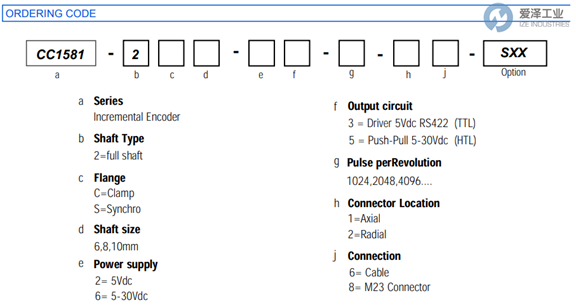

CARLEN编码器CC1581系列选型
CARLEN编码器CC1581系列其他常用型号：
CARLEN CC1581-QD10-65-1024-W09
CARLEN CC1581-2C10-65-1000-28-SC02
CARLEN CC1581-SG25-C100-PR05
CARLEN CC1581-2T10-65-2048-2RW
CARLEN CC1581-2C10-65-1000-28-SC02
CARLEN CC1581-2C10-63-1000-28-SYC2
CARLEN CC1581-2C10-63-1000-28-SC02
CARLEN CC1581-70057-S10K
CARLEN CC1581-ZR0012-R27S04-500
CARLEN Incremental Encoder NEW + ORIGINAL+ ONE YEAR WARRANTY
爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。
如果有任何关于CARLEN编码器CC1581-ZR0012-R27S04-500的疑问，请随时与我们沟通（021-31006702）。我们将尽全力解决您的问题。
If you have any question for CARLEN products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.
CARLEN编码器CC1581系列CC1581-ZR0012-R27S04-500技术参数及选型
