SETRA差压传感器26P系列技术参数
性能规范 | |||
性能参数 | 标准型 | 特选 | 特选 |
精度 *（恒温下） | ±1.0%FS | ±0.4%FS | ±0.25%FS |
非线性（最佳拟合直线） | ±0.98%FS | ±0.38%FS | ±0.22%FS |
迟滞 | 0.10%FS | 0.10%FS | 0.10%FS |
非重复性 | 0.05%FS | 0.05%FS | 0.05%FS |
温度影响 *补偿范围 | -18~+65℃（0~+150℉） | ||
零点 / 满程偏移 %FS/℃（oF） | ±0.06（±0.033） | ||
最大静压 | 10PSI | ||
最大过载压力 | 10PSI（正负双向） | ||
预热漂移 | ±0.1%FS | ||
环境 | |||
温度 | |||
工作温度 * | -18~65℃ | ||
存放温度 | -40~85℃ | ||
机械参数 | |||
壳体 | 填充防火玻璃的聚酯 | ||
电气联结 | 螺丝接线柱 | ||
压力联结 | 1/4" 接头 | ||
重量 | 3 盎司（约 85 克） | ||
电气数据 ( 电压输出型 ) | |||
电路 | 3 线（EXC，OUT，COM） | ||
激励 / 输出 * | 12-30VDC/VAC/0~10VDC** | ||
零压时的双向输出 | 2.5VDC（±50mV） | ||
输出抗阻 | 100Ω | ||
电气数据 ( 电流输出型 ) | |||
电路 | 2 线 | ||
输出 * | 4~20mA** | ||
零压时的双向输出 | 12mA | ||
电气负载 | 0~800Ω | ||
最小供电电压（VDC） | 9+0.02×（接收器附加导线电阻） | ||
最大供电电压（VDC） | 30+0.004×（接收器附加导线电阻） |
SETRA差压传感器26P系列介绍
Setra 的 26P 型压力变送器可测量差压或表压，并将此压差转换为成比例的电信号输出。26P
系列电压输出可选用 24VAC 的激励，可提供 4~20mA、0-5VDC 和 0-10VDC 的输出形式。
Model 26P 微差压变送器的量程从 0~50Pa 到 0~5Kpa。在常温的环境下，精度为满量程的
±1%。在 -18℃ ~+65℃的温度范围内，温度影响小于 ±0.06％ FS/℃。Model 26P 系列微
差压变送器利用先进的全不锈钢弹性膜片技术，由不锈钢膜片与固定电极构成一个可变电容，
当压力变化时，电容值也发生变化。Setra 独特的检测电路将电容值的变化转换为线性直流
电信号。弹性膜片可承受 70KPa 过压（正向 / 负向均可）而不会损坏。
此传感器 / 变送器已进行了温度补偿，从而提高了温度性能和长期稳定性。
特点
■ 24VDC 和 24VAC 激励
■ 0~5VDC，0~10VDC 及 4~20mA 的模拟输出与所有的能量管理系统兼容
■ 误接线全保护
■ 使用非调整直流电源供电
■ 1% 的精度提高了 VAV 系统的性能
■ 符合 CE 标准

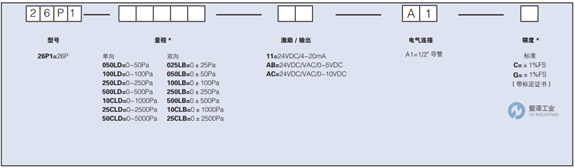

SETRA差压传感器26P系列选型
SETRA差压传感器26P系列其他常用型号：
SETRA 26P1050LD11A1C
SETRA 26P1100LD11A1C
SETRA 26P1250LD11A1C
SETRA 26P1500LD11A1C
SETRA 26P110CLD11A1C
SETRA 26P125CLD11A1C
SETRA 26P150CLD11A1C
SETRA 26P1025LB11A1C
SETRA 26P1050LB11A1C
SETRA 26P1100LB11A1C
SETRA 26P1250LB11A1C
