SETRA压力传感器204系列

请注意:照片可能并不是实际产品,具体请参阅标题和产品规格及所有细节描述。
产品品牌:
型号:2041250PG2F2B02WNN
SETRA压力传感器2041250PG2F2B02WNN
预估货期:
关  键  词:SETRA压力传感器2041250PG2F2B02WNN2041Z01PV2F1110WNN2
相似产品:
是否有问题?联系我们工作人员
  邮件联系

SETRA压力传感器204系列技术参数

Performance data


Accuracy RSS1 (at   constant temp)

±0.11% FS
  ±0.14% for 10,000 PSIG

Non-linearity (BFSL)

±0.07% FS

Hysteresis

0.08% FS
  0.1% for 10,000 PSIG

Non-repeatability

0.02% FS

Physical description


Pressure fittings

1/4” -18 NPT internal

Excitation

22 to 30 VDC, 24 VDC   (normal) Reverse excitation protected

Output

0 to 5 VDC5

Power consumption

10 mA (0.25 Watts)

Output impedance

<10 Ohms

Output noise

<100 Microvolts RMS   (0 Hz to KHz)

Environmental data


Operating temperature3   °F(°C)

0 to +175 (-18 to +80)

Storage temperature   °F(°C)

-65 to +250 (-55 to   +120)

Vibration

2g from 5 Hz to 500 Hz

Shock

50g

Acceleration

10g maximum

Thermal effects


Zero/ span shift   %FS/100°F (%FS/50°C)

<±0.4 (<±0.36)

Span shift %FS/100°F   (%FS/50°C)

<±0.3 (<±0.27)

Static acceleration   effect

<0.05 PSI/G (Typ.)   (Pressure port axis)

Volume increase due to   FS pressure

5 x 10-5 cu. in.

Warm-up shift

+0.5% total (±0.1%   residual shift after 5 minutes)





爱泽工业(ize-industries)并不是本网站所列所有产品的授权代理商或经销商。 本网站使用的所有产品名称,商标,品牌等均属于各自品牌厂家所有。 本网站在产品或图片描述中,出现具有这些名称,商标,品牌等信息的产品仅用于识别目的,并非旨在表明任何与持有者的从属及授权关系。

SETRA压力传感器204系列介绍

204 可在很宽的温度范围内提供 ±0.073% FS 的高性能精度。204 提供多种选择,以满足各种简单和苛刻的应用要求。



长期可靠性- 204 型压力传感器采用简单可靠的可变电容传感器设计。204 通过其高效的传感器设计在坚固的应用中提供可重复且可靠的读数。



精度和性能- 204 型是用于中高压范围的测试和测量级传感器。204 涵盖了广泛的压力范围选择,在很宽的温度范围内具有 ±0.073% FS 的精度。204 型的响应时间不到 1 毫秒。



定制标准- 204 提供了许多可以集成到现有系统设计中的机械和电气选项。这些选项减少了工程设计时间,从而可以更早地完成项目并加快上市时间。



The 204 offers high performance accuracy of ±0.073% FS over a wide temperature range. The 204 offers a variety of options to meet a variety of simple and demanding application requirements.



Long-Term Reliability - The Model 204 pressure sensor utilizes a simple and reliable variable capacitance sensor design. The 204 provides repeatable and reliable readings in rugged applications through its efficient sensor design.



Accuracy and Performance - The Model 204 is a test and measurement grade sensor for the medium and high pressure ranges. The 204 covers a wide selection of pressure ranges with ±0.073% FS accuracy over a wide temperature range. The Model 204 has a response time of less than 1 millisecond.



Custom Standard-204 offers many mechanical and electrical options that can be integrated into existing system designs. These options reduce engineering time, allowing for earlier project completion and faster time-to-market.

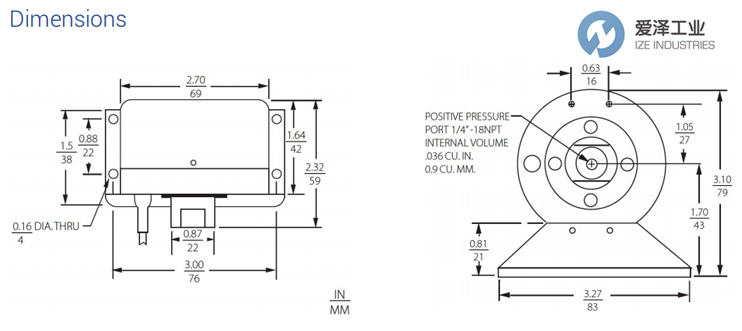

SETRA压力传感器204系列技术尺寸

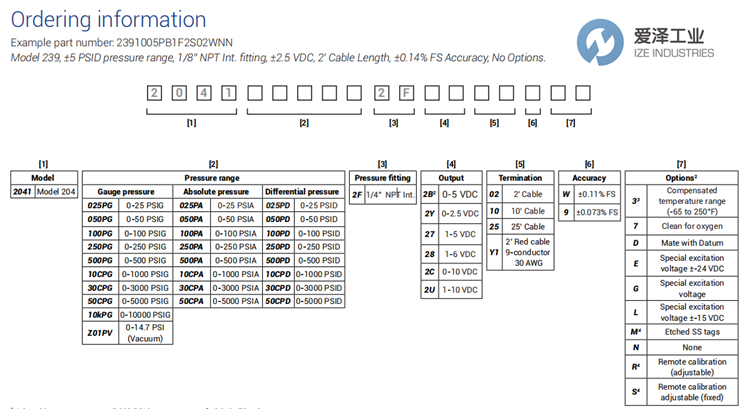

SETRA压力传感器204系列选型




SETRA压力传感器204系列其他常用型号:

SETRA 204130CPG2F2BY19NN

SETRA 2041025PG2F1110W3

SETRA 2041Z01PV2F1110WNN

SETRA 2041100PG2F111093

SETRA 2041250PG2F2B02WNN
